Активация TeSys

Серия продуктов TeSys

Тип продукции

Тип пуска двигателя

Описание оборудования

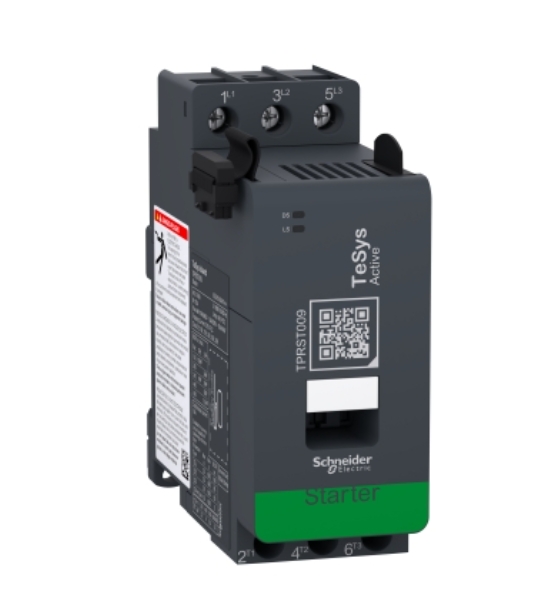

Direct starter connected to an automation controller through a bus coupler

Operational only when connected to a bus coupler

Доступные функции

Upstream voltage presence detection

Electrical line and load protection

Power and energy monitoring when connected with TPRVM voltage module

Сфера применения

Коммутатор шины TPRBC

TPRVM voltage interface module

Описание электрода 3P 3 NO

Номинальное рабочее напряжение [Ue] < = 690 V AC 47... 63 Гц

Номинальный рабочий ток [Ie]

9A (при рабочей температуре < = 50°C) при рабочем напряжении < = 440 V AC - 3

15 A (при рабочей температуре < = 50°C) при рабочем напряжении < = 440 V AC - 1

Согласованный тепловой ток [Ith] 15 A (при рабочей температуре < = 50°C)

Номинальное напряжение изоляции [Ui]

690 V Соответствует требованиям IEC 60947 - 4 - 1

600 В Соответствует UL 60947 - 4 - 1

600 В Соответствие DIN 3852 - Y

Номинальное ударно - устойчивое напряжение [Uimp] 6 кВ соответствует IEC 60947 - 1

Вид перенапряжения III

Установочный диапазон защиты от тепловой перегрузки 0,18... 9 А

Класс тепловой вытяжки 5... 30

Сбросить Remotely or automatically

Номинальная пропускная способность [Irms] 250 А при рабочем напряжении < = 440 В соответствует IEC 60947

Номинальная пропускная способность 250 А при рабочем напряжении < = 440 В соответствует МЭК 60947

Номинальная кратковременная переносимость тока [Icw]

210A При рабочей температуре < = 40°C Устойчиво 1 s

105A При рабочей температуре < = 40°C Устойчиво 10 s

61 А При рабочей температуре < = 40°C Устойчиво в течение 1 минуты

30А При рабочей температуре < = 40°C Устойчиво в течение 10 минут

Среднее сопротивление 2,5 м - Ith 15 A 50 Hz
